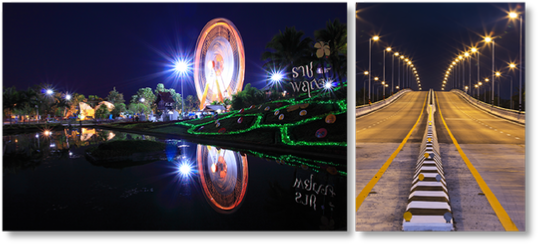

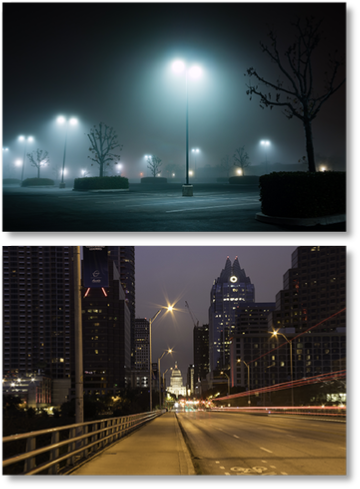

Nombreuses possibilités d’installation

L’association d’un vaste choix de puissances à de nombreux angles de diffusion et de multiples options d’inclinaison permet aux candélabres STAR LIGHT d’être installés à des hauteurs variables et de répondre ainsi aux contraintes de nombreuses applications :
Route de campagne,
Route départementale,
Route nationale,
Autoroute,
Passage piéton,
Voie piétonne,
Rue résidentielle,
Rue secondaire,
Rue principale,
Route urbaine,
Boulevard et avenue,
Zone de stationnement,
Péage,
Croisement,
Zone d’activité,
Rond-point.

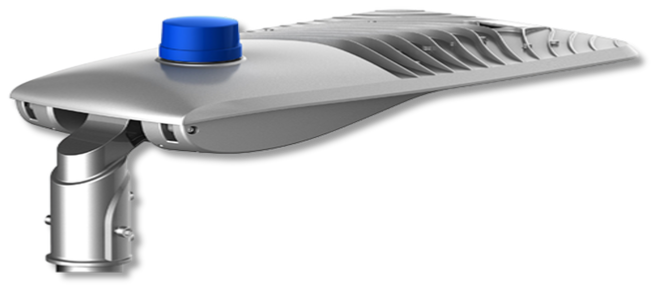

Dissipateur de chaleur haute performance

Ailette de refroidissement tout en courbe pour faciliter la circulation du flux d’air, augmenter la dissipation thermique et permettre un fonctionnement jusqu’à 50°C.

Autonettoyant

Structure sans aspérité autonettoyante qui évite l’accumulation de poussière et d’eau.

Certifié IP66

Un indice de protection élevé pour garantir une bonne étanchéité et répondre aux exigences environnementales contraignantes.

Certifié IK08

Une bonne résistance aux chocs qui limite le risque de casse et garantit une continuité de service.

Verre trempé

Équipée d’une lentille très résistante en polycarbonate à haut pouvoir de transmission de la lumière, celle-ci est protégée par un verre trempé qui évite le jaunissement et le vieillissement à long terme.

Traitement de surface spécifique

Revêtement en poudre traité à haute température, écologique et non toxique, antistatque, anti-uv au fini résistant aux égratignures.

Vis en acier inoxydable

Vis en acier inoxydable pour une résistance accrue aux contraintes environnementales (corrosion, température, pollution...).

Certifié RoHS

Certifiée RoHS, la gamme STAR LIGHT est garantie sans produit toxique.

Efficacité lumineuse élevée

Avec une efficacité lumineuse qui peut atteindre 127 lumens par watt la gamme STAR LIGHT permet de combiner, confort visuel, sécurité de circulation et économies d’énergie.

Intégration de composants de très haute qualité permettant de garantir le produit 5 ans.

Driver LED de marque MEANWELL, INVENTRONICS et SOSEN selon les modèles.
LEDs de marque NICHIA (origine Japon).
Platine LED avec dissipateur de chaleur haute performance.
Lentille en polycarbonate à haut pouvoir de transmission de la lumière.
Structure en aluminium.
Vis en acier inoxydable.

Qualité d’éclairage.

Puissance lumineuse élevée de 3550 à 40950 lumens.
Quatre angles de diffusion pour répondre aux besoins de chaque application : 45x155°, 75°x150°, 55x145°, 45x145°.
Excellent Indice de Rendu des Couleurs (IRC) : standard 73, option >80.
Large choix de températures de couleur : blanc chaud 3000K, blanc naturel 4000K, blanc froid 5000K.
Excellente répartition de la lumière grâce à l’utilisation d’une platine LED de grande surface.

Design épuré

Design extra-plat de 16 à 19,2 cm pour un intégration discrète dans la plupart des environnements.

Grande facilité de maintenance

Système d’ouverture sans outil avec support intérieur permettant de maintenir le luminaire ouvert lors des opérations de maintenance.
Driver LED facilement démontable pour un remplacement rapide.
Protection «Power Off» : coupure automatique de l’alimentation à l’ouverture du luminaire.

Conception novatrice pour améliorer
la dissipation thermique et prolonger
la durée de vie du projecteur.

Répartition de la puissance totale sur un grand nombre de LEDs SMD NICHIA de faible puissance unitaire et d’efficacité lumineuse élevée.
Implantation espacée des LEDs sur une platine LED de diamètre élevé.
DRIVER LED en contact direct avec le châssis du luminaire.

Autres caractéristiques techniques.

Consommation électrique réduite : de 30 Watts à 300 Watts.
Très haute efficacité lumineuse : de 114 lumens à 137 lumens par Watt.
Indice de protection élevé certifié IP66.
Excellente résistance aux chocs : IK08.

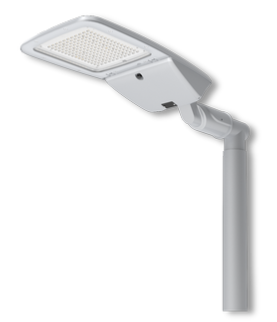

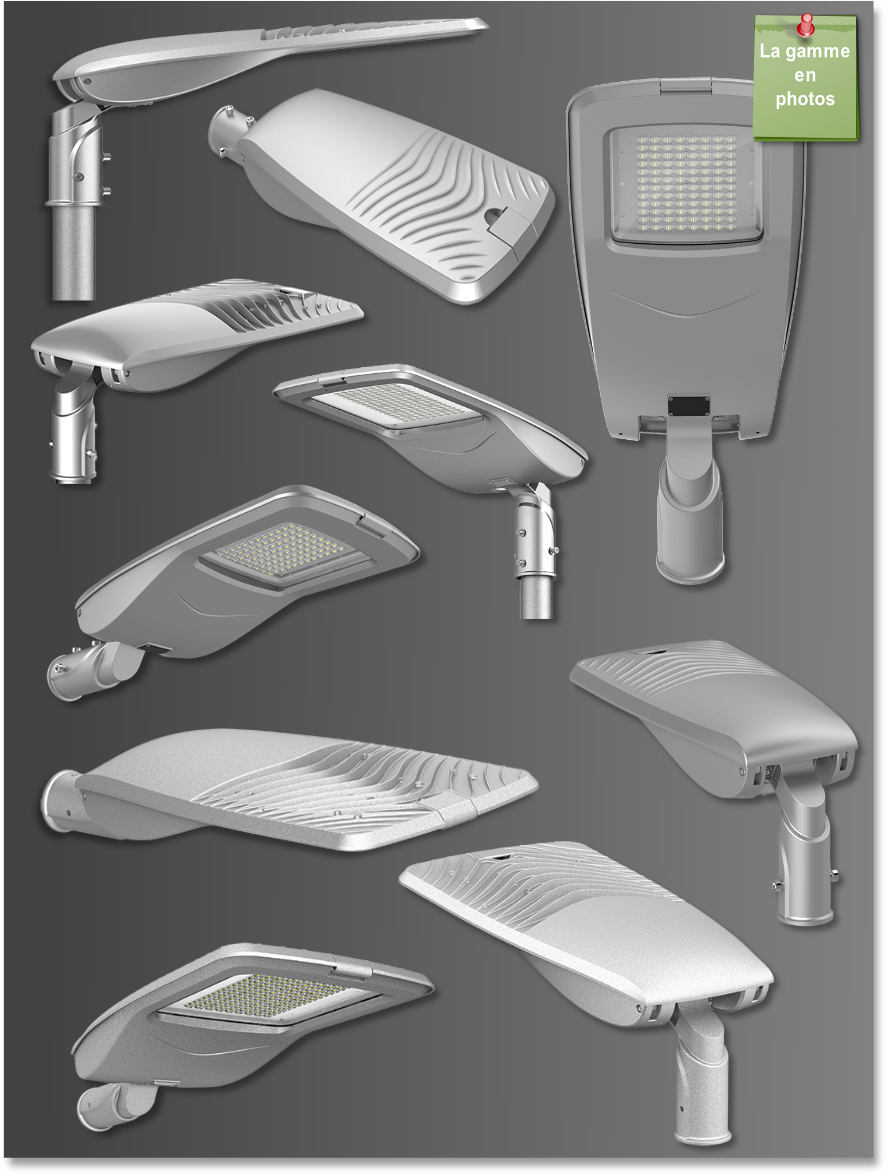

Une gamme complète de candélabres LED dernière génération.

Factures d’électricité réduites et préservation du capital énergétique.

Hautes performances produits et facilités d’installation.

Intégration aisée dans de nombreux environnements et plus spécifiquement les voies de circulation, les zones de stationnement des domaines publics et privés….

Conçue pour éclairer des zones de circulation sous moyenne et grande hauteurs, la gamme de candélabres STAR LIGHT GREEN VIA est particulièrement adaptée pour remplacer, à moindre coût, les luminaires très énergivores d’anciennes générations (Sodium Haute Pression, Vapeur de Mercure, Iodure Métallique...).

Une conception innovante pour une fiabilité accrue : faible émission de chaleur, excellente dissipation thermique, structure en aluminium, très longue durée de vie.

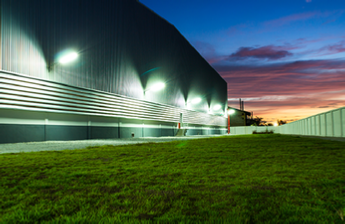

Un système d’éclairage performant et robuste pour illuminer les infrastructures routières publiques sous moyenne et grandes hauteurs.
Une déclinaison de puissances parfaites pour tous les lieux qui appellent un éclairage robuste, fonctionnel et performant.
Caractéristiques physiques uniques grâce à un encombrement réduit et un large choix de puissances lumineuses : de 3550 à 22800 lumens.
Un rayonnement lumineux exceptionnellement large pour une couverture d’éclairage maximale grâce à une platine LED aux dimensions élevées.
Qualité et confort d’éclairage optimum : haute luminosité, démarrage immédiat et absence de clignotements.
Économies d’énergie et économies financières : réduction de la facture électrique jusqu’à 90% par rapport aux éclairages classiques.
Très longue durée de vie supérieure à 50 000 heures (Ta=30°C@L70) et possibilité d’allumages multiples sans détérioration.

La conception des candélabres STAR LIGHT GREEN VIA facilite leur installation :
Selon la méthode d’installation retenue les candélabres sont livrés avec le kit adéquat,
Le driver LED est intégré dans le luminaire,
Le raccordement électrique se fait simplement sur bornier.

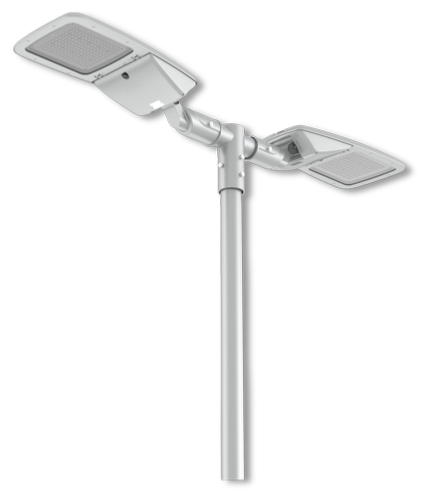

Plusieurs systèmes de fixation fixes et orientables sont disponibles pour une installation aisée et rapide dans la plupart des environnements : crosse sur mât, crosse en haut de mât, crosse murale.
Pour connaître la procédure d’installation précise, veuillez télécharger le manuel d’installation à partir de la fiche produit.

Un éclairage intelligent.

Paramétrable grâce à de nombreuses options, la gamme de candélabre STAR LIGHT GREEN VIA, permet une gestion optimisée de la lumière et une économie d’énergie accrue.
Gradable.
Programmable.
Détecteur de luminosité.
Module DALI.

Remarques : les différentes options correspondent à des modèles spécifiques. L’intégration de l’une de ces options à un matériel déjà installé est impossible.

MANUEL CANDELABRE STAR LIGHT GREEN VIA.pdf

Télécharger les caractéristiques techniques

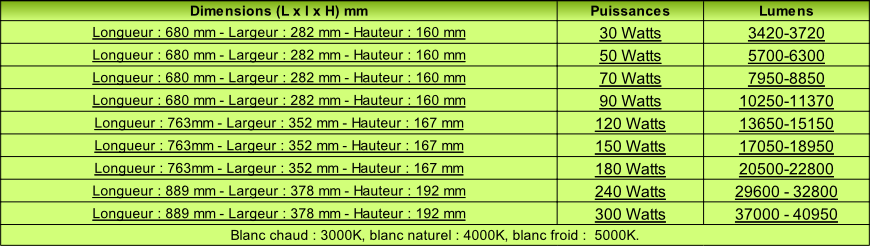

Modèle

Caractéristiques de la lumière

Flux lumineux (Lumens)

3420 - 3790 lm

5700 - 6300 lm

7950 - 8850 lm

10250 - 11370 lm

Température de couleur (Kelvin)

3000K 4000K 5000K

Efficacité lumineuse (Lumens/Watt)

114-126

Indice de rendu des couleurs (IRC)

Standard IRC>73 - Option IRC>80

Angle de diffusion

75° x 150° - 45° x 155° - 45° x 145°

Type de LED

Nichia CHIP (Origine Japon)

Nombre de LEDs

Accessoires pour administration de la lumière (options)

Gradable

Oui

Programable

Oui

Détecteur de mouvements

Oui

Module DALI

Oui

Gestion Sans-Fil

Oui (V DC)

Caractéristiques électriques

Alimentation

MeanWell

Tension d'entrée (V AC)

100-277 V AC

200-240 V AC

Fréquence (Hz)

50-60HZ

Tension de fonctionnement (V DC)

DC27V-54V

DC34V-57V

DC24V-48V

Puissance consommée (Watts) luminaire

30 Watts +/- 3 Watts

50 Watts +/- 3 Watts

70 Watts +/- 3 Watts

90 Watts +/- 4 Watts

Puissance consommée (Watts) LED

25 Watts +/-3 Watts

44 Watts +/-3 Watts

63 Watts +/-3 Watts

82 Watts +/- 4 Watts

Tension de sortie Driver LED (V DC)

0,65A

1,05A

1,5A

1,7A

Efficacité énergétique

>87%

>89%

>90%

Efficacité système

>87%

>89%

>90%

Facteur de puissance

>0,9

>0,92

Distorsion harmonique

<15%

Temps d'allumage

Instantané

Produit à économie d'énergie

Oui

Température de jonction (Tj)

<60°C(Ta=30°C)

<65°C(Ta=30°C)

<70°C(Ta=30°C)

<75°C(Ta=30°C)

Durée de vie (heures)

Durée de vie utile

L70@30°C : >50000 heures - L80@25°C : >50000 heures

Module LED - L80B10

95000 heures

70000 heures

Module LED - L80B50

165000 heures

120000 heures

Autres caractéristiques

ULR (Upward Light Ratio)

LM80-08

Oui disponible

TM21-11

Oui disponible

Lentille

Lentille en polycarbonate transparent protégée par un verre trempé

Indice de protection

IP66

Résistance aux chocs

IK08

Couleur

Gris RAL9006

Conditions d'utilisation

Température de fonctionnement

-30 /+50°C

Taux d'humidité

15-90%

Installation

Méthode de montage

Crosse sur mât - Crosse murale

Angle ajustable

Oui +/-15°

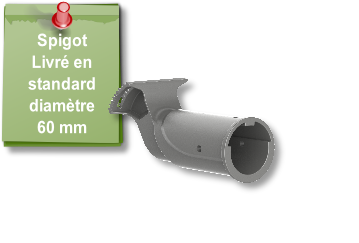

Diamètre d'insertion intérieur

Ø60 mm - option : Ø34mm, Ø42mm, Ø76mm

Hauteur d'installation

5 - 12 mètres

Certifications

Liste

CE, LVD, CB, RoHS, SAA, EMC, UL, DLC

Sécurité photobiologique

IEC 62778 : 2014 - RG1 - Groupe 1 - Risque faible

Garantie

Durée

5 ans

Conditions de stockage

Température

-40 /+70°C

Taux d'humidité

15-90%

Caractéristiques physiques

Encadrement, structure

Alliage d'aluminium coulé sous haute pression

Poids net (kgs)

6,5±0.3kgs

Dimensions nettes (mm)

Longueur : 680 mm - Largeur : 282 mm - Hauteur : 160 mm

Conditionnement

Quantité

Poids net (kgs)

7,7±0.3kgs

8,1±0.3kgs

Dimensions nettes (cm)

71x36x16cm

Origine

Pays

Chine

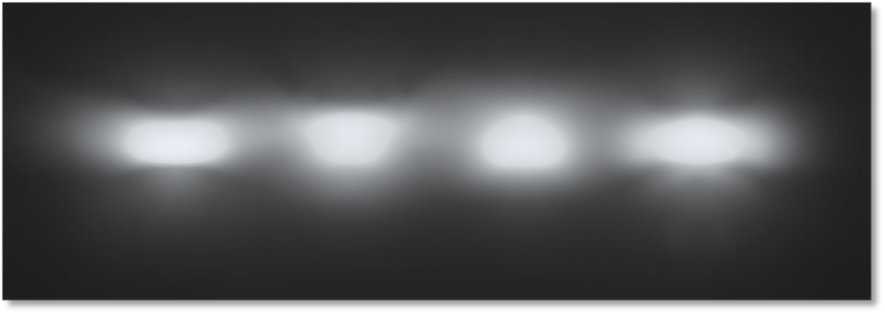

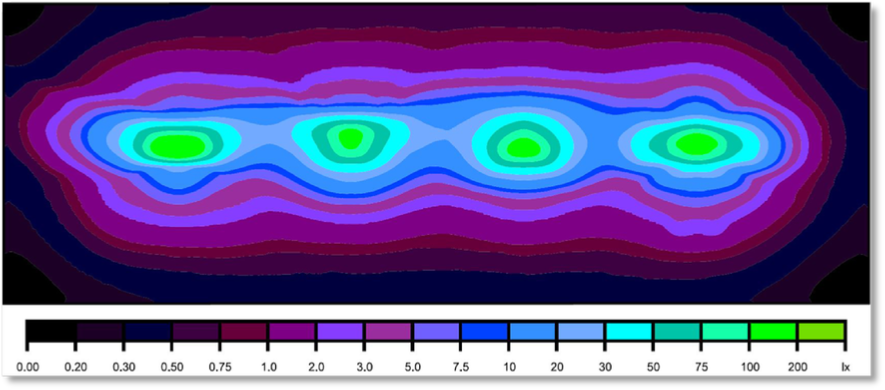

Simulation réalisée dans les mêmes conditions pour les 4 angles de diffusion.

Modèle	120 Watts	150 Watts	180 Watts
Caractéristiques de la lumière
Flux lumineux (Lumens)	13650 - 15150 lm	17050 - 18950 lm	20500 - 22800 lm
Température de couleur (Kelvin)	3000K 4000K 5000K
Efficacité lumineuse (Lumens/Watt)	114-126	114-126	114-127
Indice de rendu des couleurs (IRC)	Standard IRC>73 - Option IRC>80
Angle de diffusion	75° x 150° - 45° x 155° - 45° x 145° - 55° x 145°
Type de LED	Nichia CHIP (Origine Japon)
Nombre de LEDs	144	176	176
Accessoires pour administration de la lumière (options)
Gradable	Oui
Programable	Oui
Détecteur de mouvements	Oui
Module DALI	Oui
Gestion Sans-Fil	Oui (V DC)
Caractéristiques électriques
Alimentation	MeanWell	MeanWell	MeanWell
Tension d'entrée (V AC)	200-240 V AC
Fréquence (Hz)	50-60HZ
Tension de fonctionnement (V DC)	DC24V-48V
Puissance consommée (Watts) luminaire	120 Watts +/- 6 Watts	150 Watts +/- 7 Watts	180 Watts +/- 8 Watts
Puissance consommée (Watts) LED	110 Watts +/-6 Watts	134 Watts +/-7 Watts	162 Watts +/-8 Watts
Tension de sortie Driver LED (V DC)	2,3A	2,8A	3,41A
Efficacité énergétique	>90%	>90%	>90%
Efficacité système	>90%	>90%	>90%
Facteur de puissance	>0,92	>0,92	>0,95
Distorsion harmonique	<20%
Temps d'allumage	Instantané
Produit à économie d'énergie	Oui
Température de jonction (Tj)	<80°C(Ta=30°C)	<85°C(Ta=30°C)	<85°C(Ta=30°C)
Durée de vie (heures)
Durée de vie utile	L70@30°C : >50000 heures - L80@25°C : >50000 heures
Module LED - L80B10	70000 heures	55000 heures	55000 heures
Module LED - L80B50	120000 heures	90000 heures	90000 heures
Autres caractéristiques
ULR (Upward Light Ratio)	0%
LM80-08	Oui disponible
TM21-11	Oui disponible
Lentille	Lentille en polycarbonate transparent protégée par un verre trempé
Indice de protection	IP66
Résistance aux chocs	IK08
Couleur	Gris RAL9006
Conditions d'utilisation
Température de fonctionnement	-30 /+50°C
Taux d'humidité	15-90%
Installation
Méthode de montage	Crosse sur mât - Crosse murale
Angle ajustable	Oui +/-15°
Diamètre d'insertion intérieur	Ø60 mm - option : Ø34mm, Ø42mm, Ø76mm
Hauteur d'installation	5 - 12 mètres
Certifications
Liste	CE, LVD, CB, RoHS, SAA, EMC, UL, DLC
Sécurité photobiologique	IEC 62778 : 2014 - RG1 - Groupe 1 - Risque faible
Garantie
Durée	5 ans
Conditions de stockage
Température	-40 /70°C
Taux d'humidité	15-90%
Caractéristiques physiques
Encadrement, structure	Alliage d'aluminium coulé sous haute pression
Poids net (kgs)	9,2±0.3kgs
Dimensions nettes (mm)	Longueur : 763mm - Largeur : 352 mm - Hauteur : 167 mm
Conditionnement
Quantité	1
Poids net (kgs)	10,9±0.3kgs
Dimensions nettes (cm)	80x40x16cm
Origine
Pays	Chine

Modèle	240 Watts	300 Watts
Caractéristiques de la lumière
Flux lumineux (Lumens)	29600 - 32800 lm	37000 - 40950 lm
Température de couleur (Kelvin)	3000K 4000K 5000K
Efficacité lumineuse (Lumens/Watt)	123-137	123-137
Indice de rendu des couleurs (IRC)	Standard IRC>73 - Option IRC>80
Angle de diffusion	75° x 150° - 45° x 155° - 45° x 145° - 55° x 145°
Type de LED	Nichia CHIP (Origine Japon)
Nombre de LEDs	288	384
Accessoires pour administration de la lumière (options)
Gradable	Oui
Programable	Oui
Détecteur de mouvements	Oui
Module DALI	Oui
Gestion Sans-Fil	Oui (V DC)
Caractéristiques électriques
Alimentation	Sosen
Tension d'entrée (V AC)	100-240 V AC
Fréquence (Hz)	50-60HZ
Tension de fonctionnement (V DC)	DC-48V
Puissance consommée (Watts) luminaire	240 Watts +/- 12 Watts	300 Watts +/- 15 Watts
Puissance consommée (Watts) LED	240 Watts +/-12 Watts	300 Watts +/-15 Watts
Tension de sortie Driver LED (V DC)	4,65A	5,7A
Efficacité énergétique	>90%	>90%
Efficacité système	>90%	>90%
Facteur de puissance	>0,92	>0,92
Distorsion harmonique	<15%
Temps d'allumage	Instantané
Produit à économie d'énergie	Oui
Température de jonction (Tj)	<110°C(Ta=30°C)	<110°C(Ta=30°C)
Durée de vie (heures)
Durée de vie utile	L70@30°C : >50000 heures - L80@25°C : >43000 heures
Module LED - L80B10	32000 heures	32000 heures
Module LED - L80B50	49000 heures	49000 heures
Autres caractéristiques
ULR (Upward Light Ratio)	0%
LM80-08	Oui disponible
TM21-11	Oui disponible
Lentille	Lentille en polycarbonate transparent protégée par un verre trempé
Indice de protection	IP66
Résistance aux chocs	IK08
Couleur	Gris RAL9006
Conditions d'utilisation
Température de fonctionnement	-30 /+50°C
Taux d'humidité	15-90%
Installation
Méthode de montage	Crosse sur mât - Crosse murale
Angle ajustable	Oui +/-15°
Diamètre d'insertion intérieur	Ø60 mm - option : Ø34mm, Ø42mm, Ø76mm
Hauteur d'installation	5 - 12 mètres
Certifications
Liste	CE, RoHS
Sécurité photobiologique	IEC 62778 : 2014 - RG1 - Groupe 1 - Risque faible
Garantie
Durée	5 ans
Conditions de stockage
Température	-40 /70°C
Taux d'humidité	15-90%
Caractéristiques physiques
Encadrement, structure	Alliage d'aluminium coulé sous haute pression
Poids net (kgs)	10±0.3kgs
Dimensions nettes (mm)	Longueur : 889mm - Largeur : 378 mm - Hauteur : 192 mm
Conditionnement
Quantité	1
Poids net (kgs)	11,9±0.3kgs
Dimensions nettes (cm)	92,2x42,8x16cm
Origine
Pays	Chine
