Les gammes SPHERIA EASY Compact Extrême Extrême Inactinique XL Téléchargements

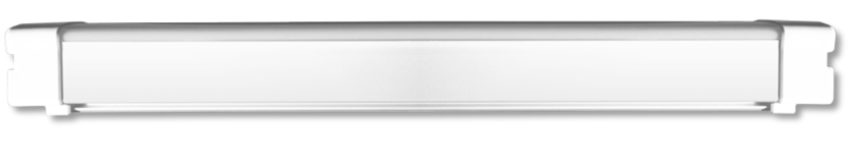

Technologie LED SMD2835 0.2 Watt et 0.5 Watts (Gamme PREMIUM) de haute efficacité lumineuse : (118/150 Lumens/Watt).
Structure en aluminium permettant d’assurer une excellente dissipation
thermique et une très longue durée de vie (>50 000 heures) ; matériel garanti 5 ans.
Vasque opaque Mitsubishi pour un excellent confort visuel, une durée de vie prolongée et un risque de jaunissement très limité dans le temps.
Certification TÜV.
Platine LED haute fiabilité.
Indice de protection élevé certifiée IP66.
Haute luminosité : de 2360 à 9000 lumens.
Large choix de puissances : de 20 Watts à 60 Watts.
Grande facilité d’installation en applique ou en suspension.
Installation traversante via un connecteur IP67 à chaque extrémité.
Fourni avec des clips de fixation.
Design épuré et encombrement réduit.
Disponibles en standard en trois couleurs lumineuses : blanc chaud, blanc naturel, blanc froid. (3000K - 4000K - 5000K - 6000K).
Transformateur intégré au plafonnier.

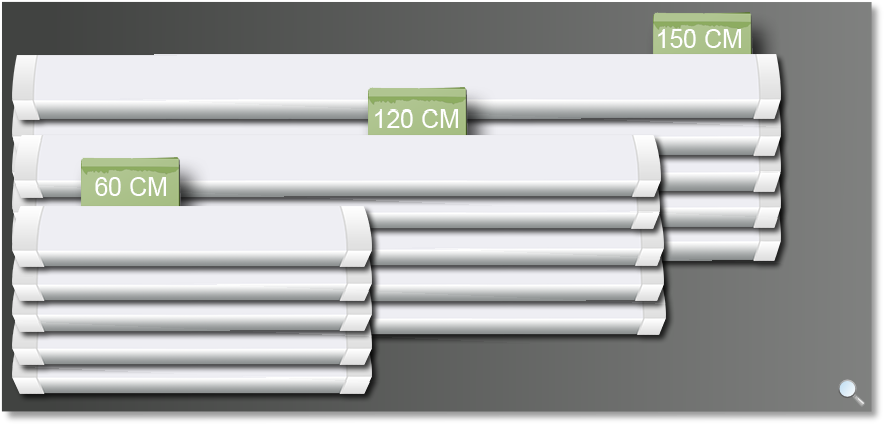

Nombreuses tailles disponibles répondant aux standards d’installation.
Disponible en option avec un DRIVER LED gradable 0/1-10Volts ou encore compatible DALI pour une gestion optimisée de la lumière et une économie d’énergie accrue.

Un système d’éclairage performant et robuste qui s’intègre dans toutes les zones de circulation, de stockage, de stationnement ou encore dans les environnements industriels.

Un système d’éclairage certifié IP66 qui s’intègre dans tous les environnements contraignants où le taux d’humidité est particulièrement élevé.

Un système d’éclairage certifié IK10 assurant une bonne résistance aux chocs.

Une déclinaison de puissances parfaites pour tous les lieux qui appellent un éclairage fonctionnel, performant et robuste.

Caractéristiques physiques uniques grâce à un encombrement réduit et un large choix de dimensions : de 60 à 150 cm.

Un rayonnement lumineux exceptionnel pour une couverture d’éclairage maximale.

Qualité et confort d’éclairage optimum : haute luminosité, démarrage immédiat et absence de clignotements.

Économies d’énergie et économies financières : réduction de 2 tiers de la facture électrique par rapport aux éclairages classiques.

Très longue durée de vie (>50 000 heures) et possibilité d’allumages multiples sans détérioration.

La conception des plafonniers à LED GREEN VIA facilite leur installation :

Le raccordement électrique s’effectue sans intervention dans le luminaire,

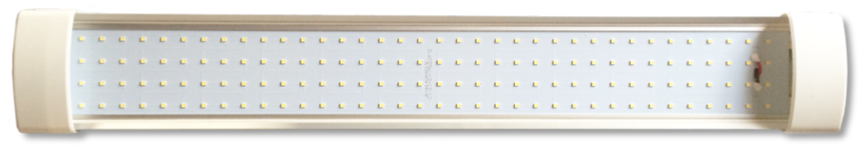

La platine LED supprime toute manipulation de source lumineuse,
Le driver LED est intégré dans le luminaire,

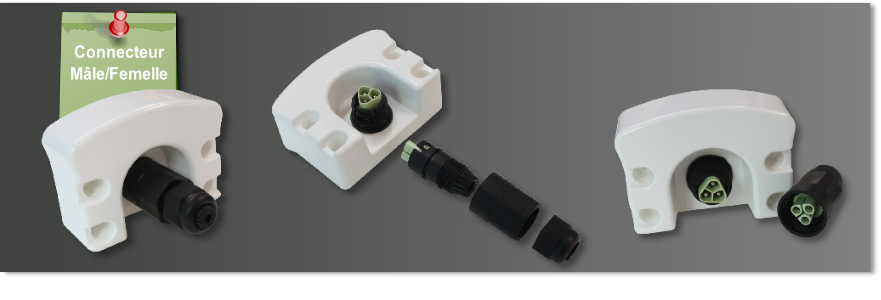

Les deux connecteurs IP67 situés aux extrémités rendent le plafonnier traversant,
Les griffes de fixation peuvent être ajustées sur toute la longueur du luminaire.

Pour connaître la procédure d’installation précise, veuillez télécharger le manuel d’installation à partir de la fiche produit.

La certification TÜV de nos produits vous apporte un gage supplémentaire incontestable de sécurité et de qualité.

« TÜV » est une organisation allemande internationale spécialisée dans l’évaluation des critères de sécurité et de qualité des systèmes technologiques.

Elle est reconnue au niveau mondial, pour son indépendance, sa neutralité, son expertise professionnelle et les normes strictes qu’elle applique.

Une gamme complète de plafonniers LED dernière génération.

Factures d’électricité réduites et préservation du capital énergétique.

Hautes performances produits et facilités d’installation.

Intégration aisée dans de nombreux environnements et plus spécifiquement : les circulations, les sanitaires, les accueils, les bureaux, les salles blanches, les ateliers, les entrepôts, les allées de circulation, les zones de stationnement…

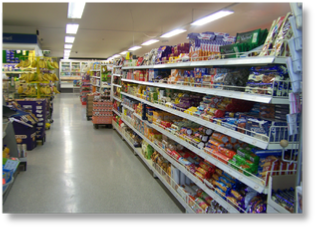

Conçue pour de nombreux marchés : Bâtiments agricoles, Collectivités, GSS, GSA, Hôtels et restauration, Industries, Parcs et loisirs, Parkings et espaces souterrains, Santé, Stockage et logistique, Transports …

Standard

PREMIUM

Platine LED

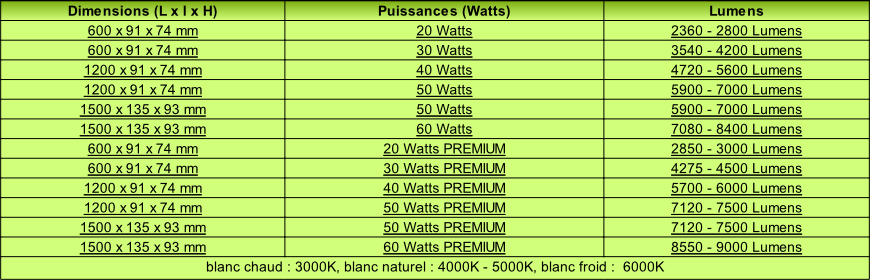

Modèle	60 cm 20 Watts			60 cm 30 Watts			120 cm 40 Watts
Caractéristiques de la lumière
Flux lumineux (Lumens) +/-5%	2360 - 2800 lm			3540 - 4200 lm			4720 - 5600 lm
Intensité lumineuse (Lux)	1 m	2 m	3 m	1 m	2 m	3 m	1 m	2 m	3 m
Intensité lumineuse Moyenne (Lux)	236 - 280	59 - 70	26 - 31	350 - 415	87 - 104	39 - 46	458 - 544	114 - 135	51 - 60
Intensité lumineuse Maximale (Lux)	723 - 857	181 - 214	81 - 96	1062 - 1260	266 - 315	118 - 140	1523 - 1807	381 - 452	169 - 201
Température de couleur (Kelvin)	3000K 4000K 5000K 6000K
Efficacité lumineuse (Lumens/Watt)	118 - 140			118 - 140			118 - 140
Indice de rendu des couleurs (IRC)	80-85
Angle de diffusion	120°
Type de LED	SMD2835 - 0,2 Watt
Nombre de LEDs	156			180			260
Accessoires pour administration de la lumière (options)
Gradable - 0/1-10 Volts	Oui
Module DALI	Oui
Caractéristiques électriques
Puissance consommée (Watts)	20 Watts			30 Watts			40 Watts
Tension d'entrée (V AC)	200-240 V AC
Tension de fonctionnement (V DC)	30-40 V DC
Facteur de puissance	>0,95
Distorsion harmonique	<25%
Temps d'allumage	Instantané
Produit à économie d'énergie	Oui
Tension de sortie Driver LED (V DC)	50-55mA
Autres caractéristiques
Durée de vie utile en heures @ 25°C	L80@25°C : >50000H / L70B50 : 120000H / L70B10 : 91000H / L80B50 : 75000H / L80B10 : 57000H
Indice de protection	IP66
Résistance aux chocs	IK10
Réflecteur	Opaque (Mitsubishi - Japon) - Transparent en option
Conditions d'utilisation
Température de fonctionnement	-20/+45°C
Taux d'humidité	<95%
Certifications
Liste	TÜV - CE - ROHS
Sécurité photobiologique	IEC 62471 : 2006 - IEC 62031 - EN 62778 : 2014 - IEC60598-2-22 - GROUPE 0
Garantie
Durée	5 ans
Conditions de stockage
Température	-20/+60°C
Taux d'humidité	<95%
Caractéristiques physiques
Poids net (kgs)	1,2kgs			1,2kgs			2kgs
Dimensions nettes (cm)	60x9,1x7,4cm			60x9,1x7,4cm			120x9,1x7,4cm
Encadrement, structure	Aluminium & Polycarbonate haute résistance
Conditionnement
Quantité	6
Poids unitaire/total (kgs)	1,7/10kgs			1,7/10kgs			2,7/16kgs
Dimensions unitaires/totales (cm)	67x8x11/68x26x30cm			67x8x11/68x26x30cm			127x8x11/128x26x30cm
Origine
Pays	Chine

Modèle	120 cm 50 Watts			150 cm 50 Watts			150 cm 60 Watts
Caractéristiques de la lumière
Flux lumineux (Lumens) +/-5%	5900 - 7000 lm			5900 - 7000 lm			7080 - 8400 lm
Intensité lumineuse (Lux)	1 m	2 m	3 m	1 m	2 m	3 m	1 m	2 m	3 m
Intensité lumineuse Moyenne (Lux)	629 - 746	157 - 186	703 - 834	643 - 763	161 - 191	71 - 84	699 - 829	175 - 208	78 - 92
Intensité lumineuse Maximale (Lux)	1932 - 2292	483 - 573	215 - 255	1957 - 2322	489 - 581	218 - 258	2239 - 2656	559 - 664	249 - 295
Température de couleur (Kelvin)	3000K 4000K 5000K 6000K
Efficacité lumineuse (Lumens/Watt)	118 - 140			118 - 140			118 - 140
Indice de rendu des couleurs (IRC)	80-85
Angle de diffusion	120°
Type de LED	SMD2835 - 0,2 Watt
Nombre de LEDs	312			312			416
Accessoires pour administration de la lumière (options)
Gradable - 0/1-10 Volts	Oui
Module DALI	Oui
Caractéristiques électriques
Puissance consommée (Watts)	50 Watts			50 Watts			60 Watts
Tension d'entrée (V AC)	200-240 V AC
Tension de fonctionnement (V DC)	30-40 V DC
Facteur de puissance	>0,95
Distorsion harmonique	<25%
Temps d'allumage	Instantané
Produit à économie d'énergie	Oui
Tension de sortie Driver LED (V DC)	50-55mA
Autres caractéristiques
Durée de vie utile en heures @ 25°C	L80@25°C : >50000H / L70B50 : 120000H / L70B10 : 91000H / L80B50 : 75000H / L80B10 : 57000H
Indice de protection	IP66
Résistance aux chocs	IK10
Réflecteur	Opaque (Mitsubishi - Japon) - Transparent en option
Conditions d'utilisation
Température de fonctionnement	-20/+45°C
Taux d'humidité	<95%
Certifications
Liste	TÜV - CE - ROHS
Sécurité photobiologique	IEC 62471 : 2006 - IEC 62031 - EN 62778 : 2014 - IEC60598-2-22 - GROUPE 0
Garantie
Durée	5 ans
Conditions de stockage
Température	-20/+60°C
Taux d'humidité	<95%
Caractéristiques physiques
Poids net (kgs)	2kgs			2,4kgs			2,4kgs
Dimensions nettes (cm)	120x9,1x7,4cm			150x9,1x7,4cm			150x9,1x7,4cm
Encadrement, structure	Aluminium & Polycarbonate haute résistance
Conditionnement
Quantité	6
Poids unitaire/total (kgs)	2,7/16kgs			3,4/20kgs			3,4/20kgs
Dimensions unitaires/totales (cm)	127x8x11/128x26x30cm			157x8x11/158x26x30cm			157x8x11/158x26x30cm
Origine
Pays	Chine

MANUEL PLAFONNIER HIGHLIGHT COMPACT GREEN VIA.pdf

Télécharger les caractéristiques techniques

Modèle	60 cm 20 Watts PREMIUM			60 cm 30 Watts PREMIUM			120 cm 40 Watts PREMIUM
Caractéristiques de la lumière
Flux lumineux (Lumens) +/-5%	2850 - 3000 lm			4275 - 4500 lm			5700 - 6000 lm
Intensité lumineuse (Lux)	1 m	2 m	3 m	1 m	2 m	3 m	1 m	2 m	3 m
Intensité lumineuse Moyenne (Lux)	268 - 282	67 - 71	30 - 32	393 - 413	98 - 103	44 - 46	584 - 615	146 - 154	65 - 69
Intensité lumineuse Maximale (Lux)	823 - 866	206 - 217	92 - 97	1272 - 1339	320 - 337	141 - 148	1785 - 1879	446 - 469	198 - 208
Température de couleur (Kelvin)	3000K 4000K 5000K 6000K
Efficacité lumineuse (Lumens/Watt)	143 - 150			143 - 150			143 - 150
Indice de rendu des couleurs (IRC)	80-85
Angle de diffusion	120°
Type de LED	SMD2835 - 0,5 Watt
Nombre de LEDs	156			180			260
Accessoires pour administration de la lumière (options)
Gradable - 0/1-10 Volts	Oui
Module DALI	Oui
Caractéristiques électriques
Puissance consommée (Watts)	20 Watts			30 Watts			40 Watts
Tension d'entrée (V AC)	200-240 V AC
Tension de fonctionnement (V DC)	30-40 V DC
Facteur de puissance	>0,95
Distorsion harmonique	<25%
Temps d'allumage	Instantané
Produit à économie d'énergie	Oui
Tension de sortie Driver LED (V DC)	50-55mA
Autres caractéristiques
Durée de vie utile en heures @ 25°C	L80@25°C : >50000H / L70B50 : 120000H / L70B10 : 91000H / L80B50 : 75000H / L80B10 : 57000H
Indice de protection	IP66
Résistance aux chocs	IK10
Réflecteur	Opaque (Mitsubishi - Japon) - Transparent en option
Conditions d'utilisation
Température de fonctionnement	-20/+45°C
Taux d'humidité	<95%
Certifications
Liste	TÜV - CE - ROHS
Sécurité photobiologique	IEC 62471 : 2006 - IEC 62031 - EN 62778 : 2014 - IEC60598-2-22 - GROUPE 0
Garantie
Durée	5 ans
Conditions de stockage
Température	-20/+60°C
Taux d'humidité	<95%
Caractéristiques physiques
Poids net (kgs)	1,2kgs			1,2kgs			2kgs
Dimensions nettes (cm)	60x9,1x7,4cm			60x9,1x7,4cm			120x9,1x7,4cm
Encadrement, structure	Aluminium & Polycarbonate haute résistance
Conditionnement
Quantité	6
Poids unitaire/total (kgs)	1,7/10kgs			1,7/10kgs			2,7/16kgs
Dimensions unitaires/totales (cm)	67x8x11/68x26x30cm			67x8x11/68x26x30cm			127x8x11/128x26x30cm
Origine
Pays	Chine

Modèle	120 cm 50 Watts PREMIUM			150 cm 50 Watts PREMIUM			150 cm 60 Watts PREMIUM
Caractéristiques de la lumière
Flux lumineux (Lumens) +/-5%	7120 - 7500 lm			7120 - 7500 lm			8550 - 9000 lm
Intensité lumineuse (Lux)	1 m	2 m	3 m	1 m	2 m	3 m	1 m	2 m	3 m
Intensité lumineuse Moyenne (Lux)	721 - 760	180 - 190	80 - 84	658 - 694	165 - 173	73 - 77	848 - 892	212 - 223	94 - 99
Intensité lumineuse Maximale (Lux)	2194 - 2312	548 - 578	244 - 257	2204 - 2322	551 - 581	245 - 258	2589 - 2725	647 - 681	287 - 303
Température de couleur (Kelvin)	3000K 4000K 5000K 6000K
Efficacité lumineuse (Lumens/Watt)	142 - 150			142 - 150			143 - 150
Indice de rendu des couleurs (IRC)	80-85
Angle de diffusion	120°
Type de LED	SMD2835 - 0,5 Watt
Nombre de LEDs	312			312			416
Accessoires pour administration de la lumière (options)
Gradable - 0/1-10 Volts	Oui
Module DALI	Oui
Caractéristiques électriques
Puissance consommée (Watts)	50 Watts			50 Watts			60 Watts
Tension d'entrée (V AC)	200-240 V AC
Tension de fonctionnement (V DC)	30-40 V DC
Facteur de puissance	>0,95
Distorsion harmonique	<25%
Temps d'allumage	Instantané
Produit à économie d'énergie	Oui
Tension de sortie Driver LED (V DC)	50-55mA
Autres caractéristiques
Durée de vie utile en heures @ 25°C	L80@25°C : >50000H / L70B50 : 120000H / L70B10 : 91000H / L80B50 : 75000H / L80B10 : 57000H
Indice de protection	IP66
Résistance aux chocs	IK10
Réflecteur	Opaque (Mitsubishi - Japon) - Transparent en option
Conditions d'utilisation
Température de fonctionnement	-20/+45°C
Taux d'humidité	<95%
Certifications
Liste	TÜV - CE - ROHS
Sécurité photobiologique	IEC 62471 : 2006 - IEC 62031 - EN 62778 : 2014 - IEC60598-2-22 - GROUPE 0
Garantie
Durée	5 ans
Conditions de stockage
Température	-20/+60°C
Taux d'humidité	<95%
Caractéristiques physiques
Poids net (kgs)	2kgs			2,4kgs			2,4kgs
Dimensions nettes (cm)	120x9,1x7,4cm			150x9,1x7,4cm			150x9,1x7,4cm
Encadrement, structure	Aluminium & Polycarbonate haute résistance
Conditionnement
Quantité	6
Poids unitaire/total (kgs)	2,7/16kgs			3,4/20kgs			3,4/20kgs
Dimensions unitaires/totales (cm)	127x8x11/128x26x30cm			157x8x11/158x26x30cm			157x8x11/158x26x30cm
Origine
Pays	Chine
